台达机电产品在锅炉控制中的应用

项目背景

工业化、城镇化步伐的加快带动居民生活水平的提高，但却对环境也造成了不可逆转的影响。近年来，随着能源消耗的持续增加，环境污染也逐步加重。有调查显示，传统锅炉存在热效率低、排烟温度高、污染环境等问题。而通过锅炉房供热集中控制系统可以优化控制整个系统，从而在一定程度上有效减少污染排放，为蓝天“减负”。

台达通过为某供热公司提供CPU、智能电表、触摸显示屏、交换机、组态软件等产品，对其锅炉进行集中监视与控制，可对现场运行情况进行全面监控分析，提升企业管理水平，全方位保障设备的稳定、高效运行，节约能源，减少环境污染。

项目方案

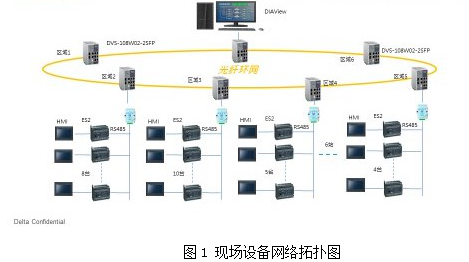

该项目中，集中采集数据中心可实现对现场35个锅炉车间的85台锅炉进行集中监视与控制，实施监测运行状态，及现场参数，包括出口温度、进口温度，油位报警等。通过对加热设备、温度上限和温度下限等进行设定，设备控制可采用远程或就地控制方式。在控制室即可实时监控设备现场运行情况全面整合与分析各项数据，从而实现异常报警，有效提升管理能力，全方位地保障现场设备的稳定，高效运行。

项目采用台达的多款机电产品，可以实现稳定、高效的控制：

l 台达智能电表不仅可以显示详细的日期和时间，还能丰富呈现能源资讯，大尺寸的LCD面板解析度可以快速引导用户选择。同时该产品还具备高质感的防水按键，有着高防护等级，适用于高热高湿的环境中。

l 台达人机界面B07SS411，内建Delta PLC通讯协议，可以与台达PLC完美联机，同时也可与Siemens、AB等产品的通讯，支持多个厂家的打印机联机。支援SD卡，可用于数据存储。台达网管型工业以太网交换机DVS-108W02-2SFP，建構資訊傳輸骨干，可实现完整的L2网管功能，支持IPV6 IP网络地址，支持组套软件或其他工业设备，以MODBUS TCP协议进行管理和监控，兼容多种以太网协议，确保网络稳定传输。具有IP40外壳设计，可在恶劣工作环境下稳定工作，同时安装方便、节省配电柜空间。

通过采用台达产品，锅炉控制可具体实现以下功能：

（1）监控系统有动态画面，设备状态信息直观可见；

（2）通过数据曲线，实时查看现场设备运行是否正常；

（3）具备报警功能，提醒操作人员设备故障，记录故障时间及处理人员；

（4）对现场设备能源消耗统计，实现实时监控与分析；

（5）支持生成报警记录、支持配方功能及配方的导入导出功能；

（6）支持报警信息过滤，查询时间设定、邮件报警、声音报警等；

（7）支持曲线实时刷新，历史查询最小时间间隔，查询上下限并支持打印等。

项目总结

通过每台锅炉的各种参数和整个供热系统参数的计算，得出理论锅炉负荷情况，并根据它调整锅炉的实际负荷数以及开启哪台锅炉。通过微机对锅炉实施集控，使锅炉房内的每一台锅炉循环运行，根据系统的负荷率自动、定时切换运行各台锅炉。在保证节能的基础上，延长锅炉使用寿命。籍此，对于节省能源资源和改善环境保护起到十分重要的作用。
